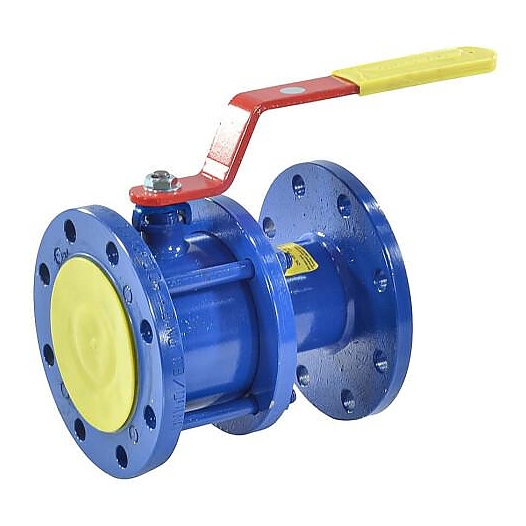

Краны шаровые стальные МАРШАЛ 11с67п СФ в Чебексарах
Определение
Краны шаровые стальные МАРШАЛ 11с67п СФ - разборная арматура с фланцевым присоединением. Корпус соединяется с трубопроводом через фланцы, что упрощает монтаж и демонтаж узла.
Кран ставят как запорное устройство на трубопроводах водо- и газоснабжения, теплоснабжения и промышленных установок.
Расшифровка названия (маркировки)
- 11 - шаровой кран по классификации ЦКБА;
- с - корпус из стали;
- 67 - номер модели;
- С - разборный корпус;
- Ф - фланцевое присоединение.
Примеры маркировки
- 11с67п СФ.00.1 - разборный фланцевый, рукоятка;
- 11с67п 2СФ - исполнение с цифровым индексом по проходу и конструкции;
- полный артикул включает Ду и Ру, например 11с67п СФ Ду 100 Ру 25.
Технические аналоги
Фланцевые аналоги - краны LD, TEMPER серий 282/283/293, ALSO КШ.Ф и КШ.Ф.П. Подбор - по строительной длине, Ду, Ру и материалу корпуса.
Основные технические характеристики
- диаметры - Ду 15-300 и выше;
- давление - Ру 16-40 (1,6-4,0 МПа);
- класс герметичности - А по ГОСТ 9544;
- корпус - сталь 20, 09Г2С, 12Х18Н10Т;
- управление - ручка, редуктор, привод.
Разновидности исполнения
- полнопроходные и стандартнопроходные;
- с фторопластовыми седлами или затвором «металл по металлу» (ТГ);
- с ручкой, редуктором, под электропривод.
Конструкция и ключевые элементы
Разборный корпус из двух частей стянут шпильками - затвор обслуживается без снятия с трубопровода. Фланцы соответствуют присоединительным размерам по ГОСТ 33259.
Материал корпуса и основных элементов
- корпус - сталь 20, 09Г2С или 12Х18Н10Т;
- шар - полированная сталь;
- седла - фторопласт либо металл по металлу;
- шток - нержавеющая сталь.
Принцип работы
Поворот ручки на 90 градусов открывает или закрывает канал шара. Седла прижаты к шару давлением среды, протечка через затвор - нулевая (класс А).
Рабочие среды и сферы применения
Среды: вода систем водо- и теплоснабжения, природный газ, нефтепродукты. Сферы: ЖКХ, котельные, тепловые пункты, газораспределение, промышленность. Фланцевое исполнение удобно на узлах, требующих периодической ревизии.
Правила эксплуатации и ограничения
- только открытые и закрытые положения;
- не использовать как регулирующую арматуру;
- соблюдать Ду, Ру и температуру по паспорту;
- фланцевые соединения подтягивают равномерно по схеме «крест».
Как выбрать, на что обратить внимание
- Ду, Ру и температура среды;
- проход - полный или стандартный;
- материал корпуса под среду и климат;
- управление - ручка или редуктор;
- строительная длина и присоединительные размеры фланцев.
Наиболее востребованные диаметры и давления
Основной спрос - Ду 50-150 при Ру 16 и Ру 25. На котельных и узлах учета берут Ду 150-300 при Ру 25-40. В обвязке насосов - Ду 40-80.
Преимущества
- быстрый монтаж и демонтаж через фланцы;
- разборный корпус - ремонт затвора без вырезки;
- класс герметичности А;
- три стали корпуса под климат и среду;
- управление любого типа - от ручки до привода.
Эксплуатация и монтаж
Кран устанавливают между ответными фланцами с уплотнительными прокладками, затяжку ведут равномерно. Периодически проверяют момент страгивания и состояние прокладок. Замена крана занимает минимум времени.
Часто задаваемые вопросы
Чем СФ отличается от ЦФ?
СФ - разборный корпус: затвор можно обслужить на месте. ЦФ - цельносварной, без разъема.
Какие фланцы нужны для монтажа?
Ответные фланцы по присоединительным размерам ГОСТ 33259; размеры конкретного Ду - в паспорте.
Какой класс герметичности?
Класс А по ГОСТ 9544 - нулевая протечка через затвор.
Можно ли ставить 11с67п СФ на газ?
Да, исполнения рассчитаны на природный газ и системы газораспределения.
Нужна ли периодическая подтяжка?
Разборный корпус требует контроля шпилек; затвор подтяжки сальника не требует.
Есть ли полнопроходные версии?
Да, полнопроходные исполнения с индексом по проходу выпускаются во всем диапазоне Ду.
Что дает исполнение ТГ?
Уплотнение «металл по металлу» - работа при повышенных температурах и в сложных средах.
Какие стали корпуса доступны?
Сталь 20, 09Г2С для холодного климата и 12Х18Н10Т для агрессивных сред.
Как управлять Ду 200 и выше?
Через редуктор; по заказу - комплектация под электропривод.
Какие аналоги есть?
Фланцевые краны LD, TEMPER и ALSO соответствующих Ду и Ру.
Где купить
Краны шаровые МАРШАЛ 11с67п СФ можно купить у официального дилера DN-PN.RU. На сайте компании - актуальный прайс-лист с ценой на каждую позицию, стоимость доставки рассчитывается по региону. Каждый кран отгружается с паспортом изделия и сертификатами соответствия ТР ТС. Дилер DN-PN.RU помогает подобрать Ду, Ру и тип присоединения под проект, рассчитывает смету и отгружает со склада. Оформите заказ на dn-pn.ru или запросите счет.
